НЕСЖИМАЕМЫЕ ТЕЧЕНИЯ

НЕСЖИМАЕМЫЕ ТЕЧЕНИЯ

Подъемная сила.

Когда крыло обтекает поток, движущийся с числом Маха, значительно меньшим единицы (т.е. скорость течения значительно меньше скорости звука), то распределения давлений по его верхней и нижней поверхностям имеют вид, показанный на рис. 3. Приведенные там же линии тока характеризуют траектории элементарных частиц текущей среды, скорости которых связаны с давлением уравнением Бернулли. Возникновение областей пониженного и повышенного давления означает, что скорость течения на верхней поверхности больше, чем на нижней. Так как давление на нижней поверхности соответственно больше, то на крыло действует сила, направленная вверх, или подъемная сила. При постоянном значении числа Рейнольдса подъемная сила Y пропорциональна плотности воздуха r, квадрату скорости полета v2, площади крыла S и углу атаки a между хордой крыла и направлением движения. Эта зависимость записывается в виде

Y = 1/2 rv2Ska,

где k – коэффициент пропорциональности.

Разделив обе стороны этого соотношения на 1/2 rv2S, получим выражение для безразмерного коэффициента подъемной силы

т.е. CY пропорционален углу атаки.

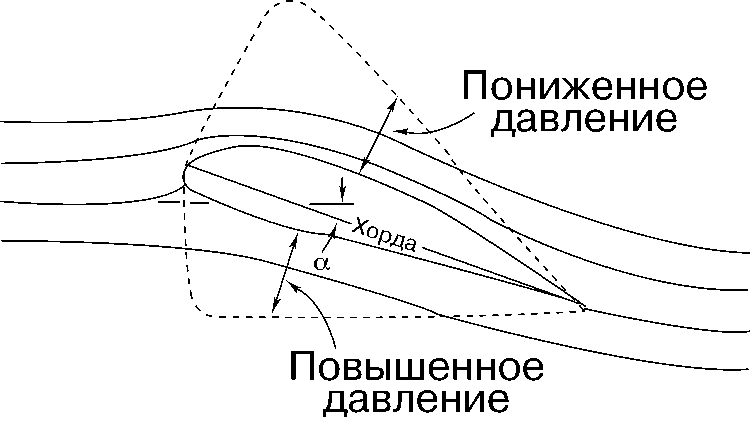

 Рис. 3. ПОДЪЕМНАЯ СИЛА КРЫЛА образуется при обтекании воздухом поверхности крыла, создающего показанные пунктиром распределения давления: на верхней поверхности давление уменьшается вследствие увеличения скорости течения, а на нижней поверхности – увеличивается, толкая крыло вверх.

Коэффициент пропорциональности k принимает различные значения для крыльев различной формы в плане (рис. 4), и его величина зависит также от удлинения крыла l, определяемого соотношением l = b2/S, т.е. от отношения квадрата размаха крыла b2 к площади его поверхности S. Согласно теории, разработанной немецким ученым Людвигом Прандтлем (1875–1953),

При углах атаки, меньших чем 12°, истинное значение k приблизительно на 10% меньше значения, определяемого по этой формуле.

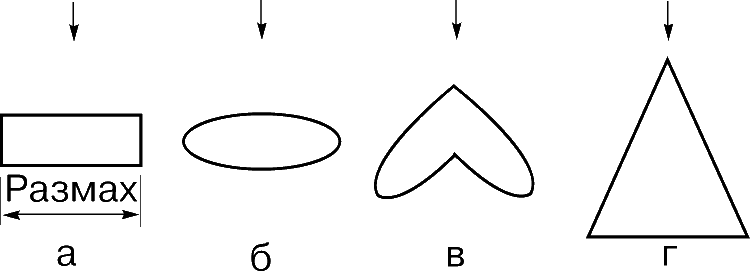

 Рис. 4. ФОРМЫ КРЫЛА В ПЛАНЕ – возможные формы крыла (вид сверху). а – прямоугольное крыло; б – эллиптическое крыло; в – стреловидное крыло; г – треугольное крыло.

Влияние удлинения на величину коэффициента k и, следовательно, на подъемную силу крыла называется концевым эффектом. На рис. 5 приведен вид крыла сзади. Вследствие разности давлений происходит перетекание воздуха с нижней поверхности на верхнюю около конца крыла. Это круговое движение воздуха сохраняется позади крыла, и оно порождает концевые вихри, показанные на рис. 5,б.

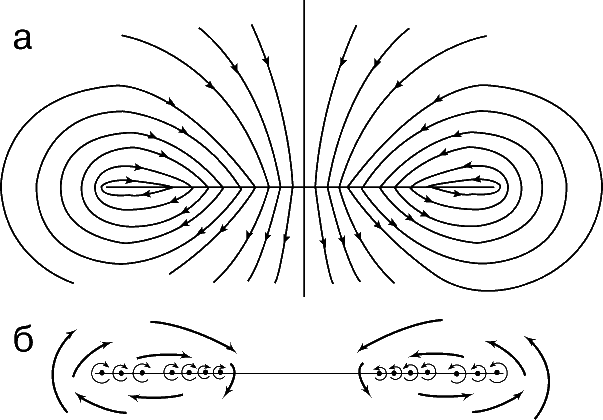

 Рис. 5. ОБТЕКАНИЕ КРЫЛА (вид сзади). а – крыло, изображенное прямолинейным отрезком, окружено линиями тока, иллюстрирующими перетекание воздуха из области повышенного давления на нижней поверхности в область пониженного давления на верхней поверхности; б – вихри, образующиеся около концов крыла.

Эти концевые вихри вызывают некоторое уменьшение эффективности крыла как несущей поверхности. Снижение эффективности, отражаемое уменьшением коэффициента k в соответствии с приведенным выше выражением, тем больше, чем меньше удлинение крыла.

На образование концевых вихрей расходуется некоторая часть мощности, необходимой для осуществления полета, и, следовательно, должна появляться сила сопротивления, обусловленная подъемной силой, которая называется индуктивным сопротивлением Xi. Согласно теории крыла Прандтля,

или

Наличие в знаменателе формулы для Xi величины b2 имеет важное значение при проектировании самолета: при заданных весе и скорости полета самолета индуктивное сопротивление в установившемся полете (когда вес уравновешивается подъемной силой) существенно уменьшается при увеличении размаха крыла.

Эти соотношения выполняются строго только для крыла эллиптической формы в плане (рис. 4), однако они пригодны для приближенной оценки аэродинамических характеристик прямоугольных крыльев с удлинениями свыше трех. Прежде чем обсуждать другие ограничения, касающиеся применимости этих формул, необходимо понять происхождение вязкого сопротивления и влияния вязкости на подъемную силу крыла.

Влияние вязкости.

Выше был определен коэффициент вязкости и отмечалось, что вязкая среда характеризуется свойством прилипания к твердой поверхности. Вследствие этого на поверхности тела, движущегося в вязкой среде, образуется пограничный слой, в котором скорость изменяется от скорости движения поверхности тела до скорости свободного течения на внешней границе пограничного слоя. Пограничный слой схематически изображен на рис. 6. В настоящее время исследования пограничного слоя базируются на результатах основополагающих работ Прандтля и Теодора фон Кармана (1881–1963).

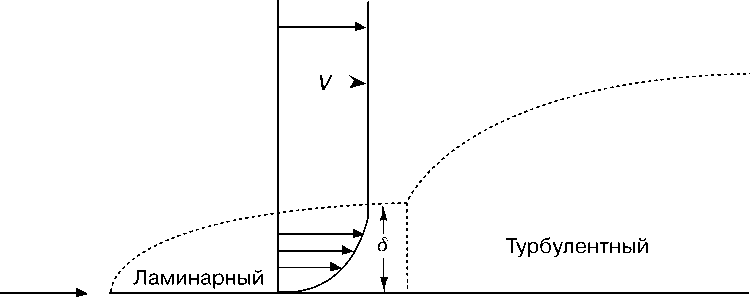

 Рис. 6. ПОГРАНИЧНЫЙ СЛОЙ на плоской пластине (изображенной горизонтальной линией). Вблизи передней кромки пластины течение ламинарное (слоистое). За точкой перехода (соответствует вертикальной штриховой линии) течение турбулизуется. Одна из важных проблем аэродинамики – определение положения точки перехода, которое зависит от характеристик шероховатости поверхности, толщины и формы тела, а также от турбулентности внешнего течения и ряда других факторов.

Рис. 6 показывает, что течение в пограничном слое слоистое (ламинарное) вблизи точки его зарождения (около передней кромки тела), но постепенно завихряется (становится турбулентным) ниже по течению. Одной из важных проблем аэродинамики является определение положения точки перехода от ламинарного течения к турбулентному. Турбулентный пограничный слой намного толще ламинарного, и их толщины зависят от числа Рейнольдса Re, определяемого как произведение величины rv/m на расстояние от передней кромки x. Толщина пограничного слоя d дается следующими соотношениями:

Так, на расстоянии x = 1 м от передней кромки при v = 10 м/с, r = 1,23 кг/м3, m = 1,73Ч10–5 кг/мЧс толщина ламинарного пограничного слоя составляет 0,62Ч10–2 м, а толщина турбулентного пограничного слоя – 2,5Ч10–2 м. Таким образом, турбулентный пограничный слой в четыре раза толще ламинарного; тем не менее в обоих случаях эти толщины относительно малы.

Чтобы ускорить воздух в пограничном слое, к нему нужно приложить некоторую силу, и реакция на эту силу является силой сопротивления, которая называется сопротивлением трения. Коэффициенты сопротивления трения для ламинарного и турбулентного пограничных слоев даются формулами

Если при условиях, указанных выше, вычислить силу трения, действующую на единицу площади, то окажется, что турбулентное трение в 25 раз больше ламинарного. Следовательно, для уменьшения силы сопротивления трения, действующей на самолет, необходимо сохранять ламинарный режим течения в пограничном слое.

Кроме сопротивления трения, существует еще сопротивление формы, действующее на тело, помещенное в поток. Возникновение силы сопротивления этого типа разъясняется на рис. 7, который показывает, что среднее давление на фронтальной части поверхности летательного аппарата выше, чем в набегающем потоке, а на теневой части поверхности оно меньше давления в набегающем потоке. Суммируя все силы давления, получим сопротивление формы, которое для плохо обтекаемого тела, такого, как показанный на рис. 7 цилиндр, в сотни раз превышает сопротивление трения. Напротив, для хорошо обтекаемого тела, такого, как крыло при малых углах атаки, сопротивление формы меньше, чем сопротивление трения.

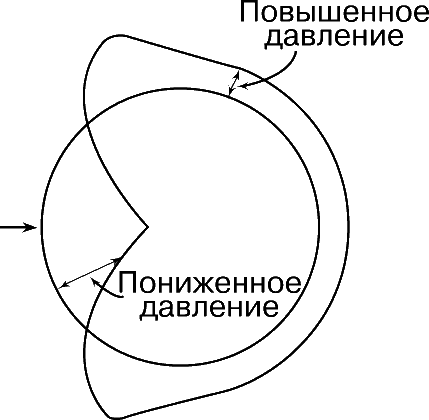

 Рис. 7. СОПРОТИВЛЕНИЕ ФОРМЫ цилиндра в сотни раз выше, чем у хорошо обтекаемого тела, вытянутого вдоль линий тока. Среда, движущаяся в направлении, указанном стрелкой (слева направо), создает повышенное давление на поверхности тела, обращенной к набегающему потоку. На тыльной части тела создается пониженное давление.

Когда угол атаки крыла превышает некоторое критическое значение (заключенное в диапазоне от 12 до 15°), поток отрывается от верхней поверхности; происходит срыв потока с крыла. Он сопровождается резким падением подъемной силы и ростом сопротивления крыла. На рис. 8,а,б показаны картины линий тока около крыла до и после срыва потока. При малых углах атаки с увеличением этого угла коэффициент подъемной силы возрастает, а затем, вследствие срыва потока, проходит через максимум и резко уменьшается.

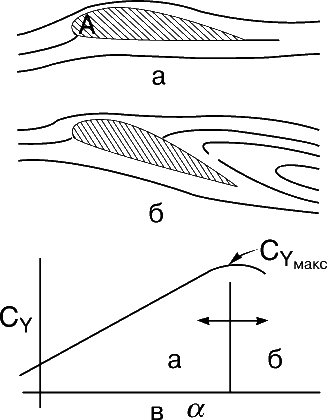

 Рис. 8. СРЫВ ПОТОКА на крыле. Линии тока при безотрывном обтекании крыла (а) непрерывно огибают как нижнюю, так и верхнюю поверхности крыла, создавая подъемную силу. Если угол атаки крыла становится слишком большим, то течение отрывается от верхней поверхности (б) и подъемная сила резко уменьшается (в). а – безотрывное обтекание; б – срыв потока; в – **.

Самолет совершает посадку при большом угле атаки, при котором коэффициент подъемной силы близок к максимальному значению. Чем больше этот максимум, тем меньше посадочная скорость, и по этой причине на самолете используются различные специальные устройства для увеличения максимальной подъемной силы (средства механизации крыла). Чтобы «затянуть» срыв на более высокие углы атаки и, следовательно, увеличить максимальную подъемную силу, используют предкрылки, закрылки и отсос воздуха из пограничного слоя через поверхность (рис. 9).

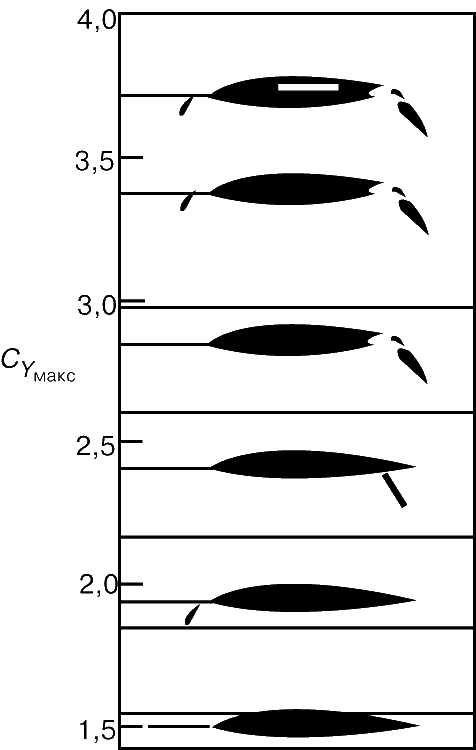

 Рис. 9. КРЫЛЬЯ и различные устройства для увеличения подъемной силы (средства механизации крыла), расположенные в порядке возрастания (снизу вверх) коэффициента максимальной подъемной силы **: крыло без механизации; крыло с предкрылком; крыло с закрылком; крыло с двухщелевым закрылком; крыло с предкрылком и двухщелевым закрылком; крыло с предкрылком, двухщелевым закрылком и отсосом воздуха с верхней поверхности. Последний вариант создает наибольшую подъемную силу при больших углах атаки, которые используются при посадке самолета.



Источник: http://www.krugosvet.ru/enc/nauka_i_tehnika/fizika/AERODINAMIKA.html?page=0,2
